第三代多维膜压
重塑LED显示封装新范式
为何传统封装技术制约了LED显示的无限可能？
在LED显示行业迈向超高清、大尺寸与高可靠性的进程中，传统封装工艺已显露其根本局限。墨色不均导致拼接屏出现肉眼可见的色块与断层；光色差异造成视觉上的麻点与偏色；对比度不足、温升高、能耗大，不仅影响视觉沉浸感，更直接带来屏体寿命缩短、运维成本攀升、良率波动等行业性难题。这些问题，不仅制约显示效果，更成为产品规模化、高端化应用的瓶颈。
不仅是工艺革新
更是对显示品质与生产过程的全链路优化

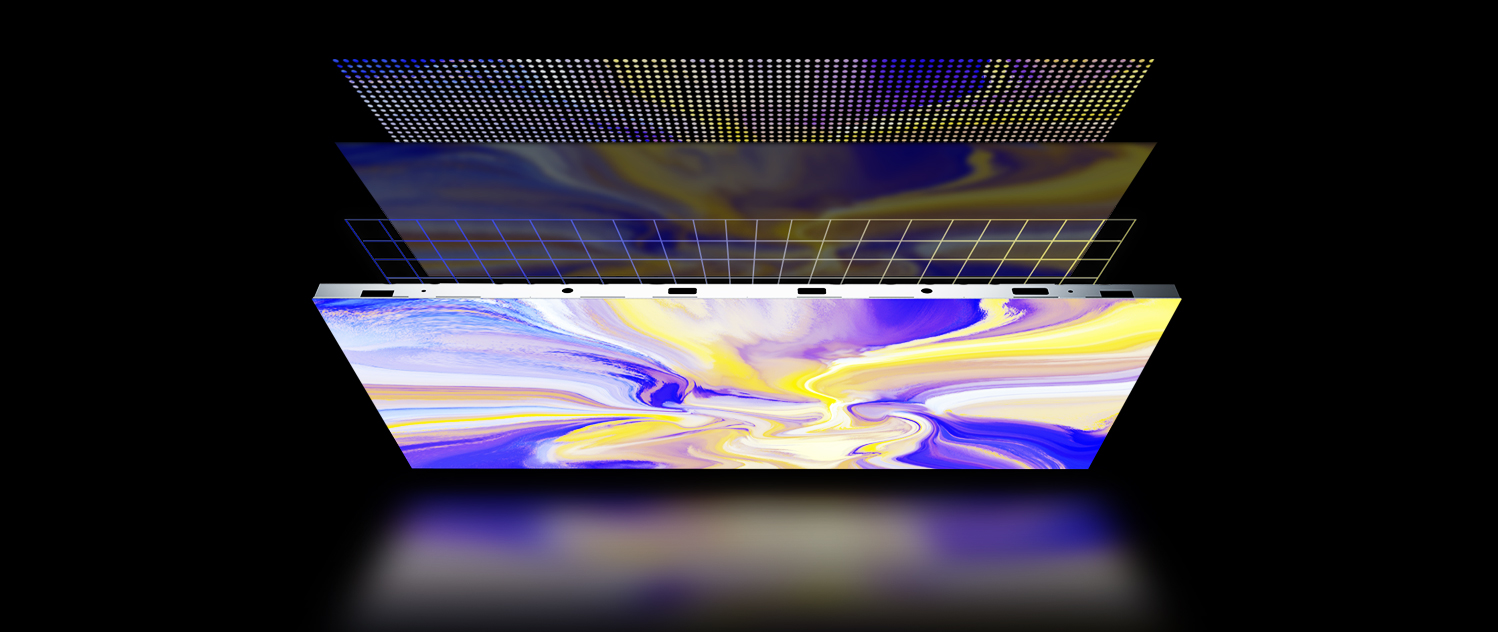

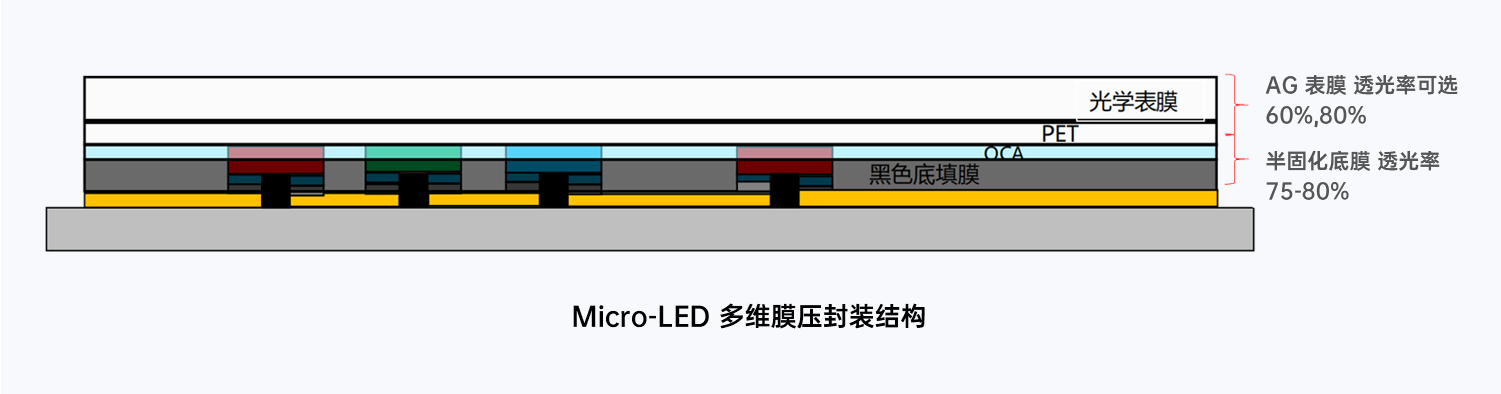

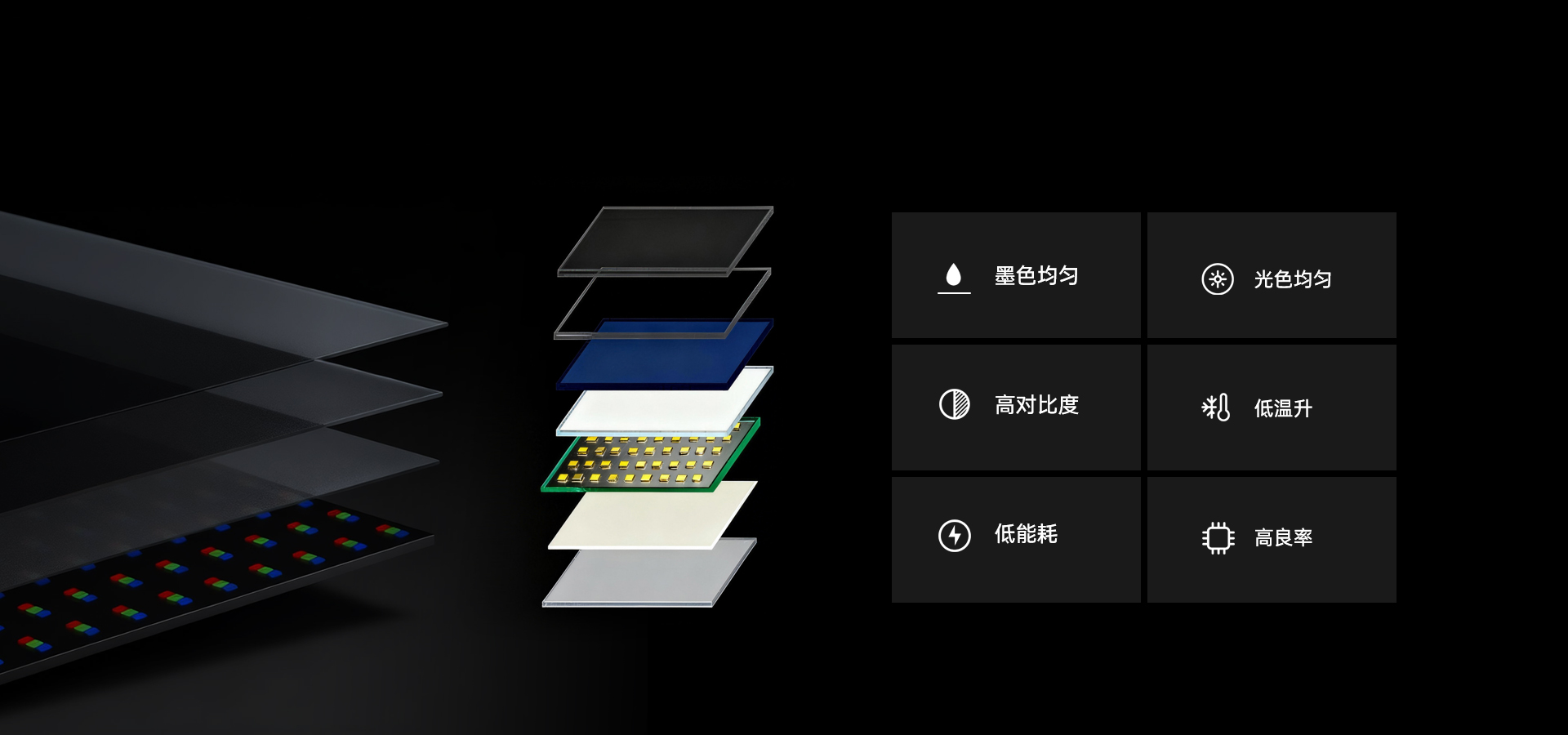

元旭半导体以自主研发双态叠层膜压技术，直击封装环节核心痛点，从材料、工艺到结构进行体系化创新，
为行业提供高一致性、高可靠性、高效率的LED显示封装解决方案，重新定义品质基准。
墨色一致性革命·实现无缝视觉融合
超凡墨色一致性：

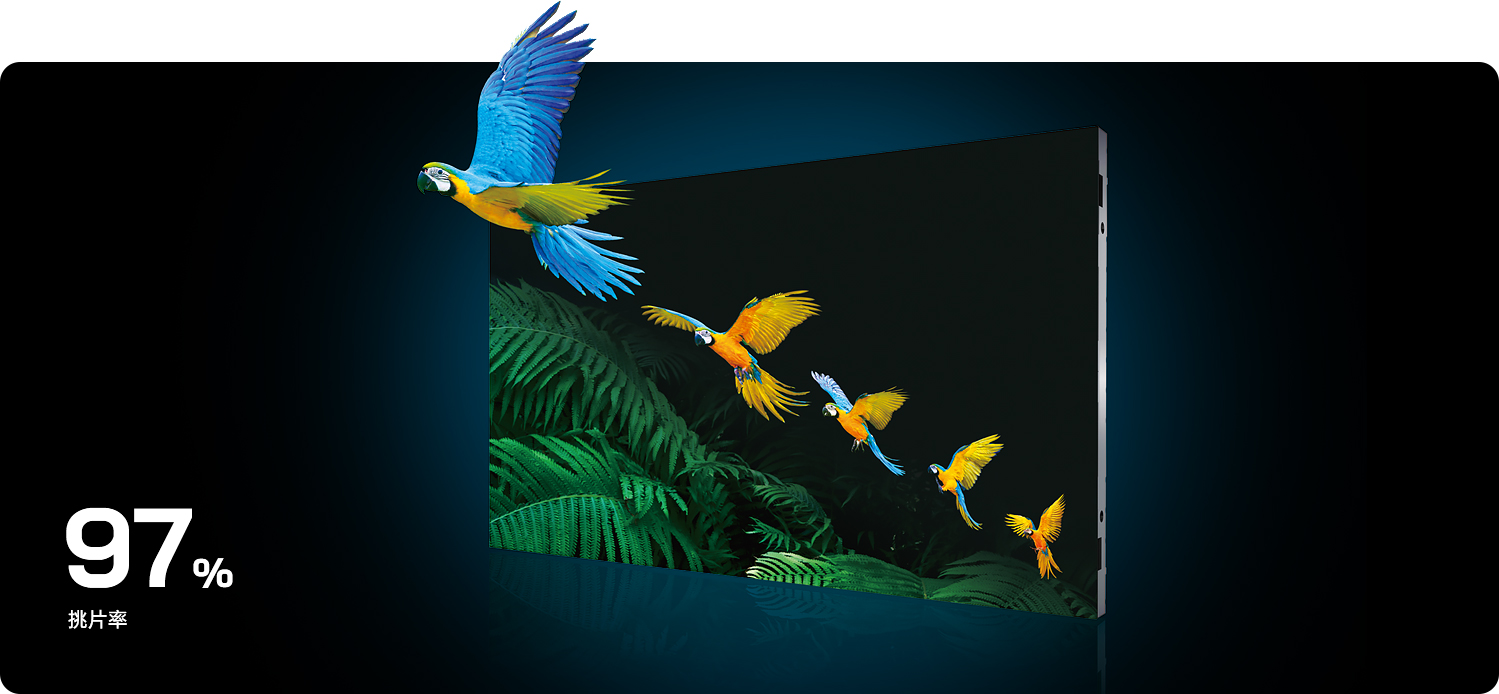

独创工艺确保挑片率>97%，实现“任意并片，无缝拼接”。
彻底告别墨色分档与专用分选设备，简化流程，使云仓大规模备货成为现实，大幅提升供应链响应效率。
纯净光色表现：
通过精密扩散材料配比与工艺控制，消除PIN间光色差异，画面柔和无麻点，多屏拼接无色偏。
配合独家芯片破膜工艺，确保发光芯片表面无残留，光色输出纯净如一。
高效量产工艺,助推快速商业化
Pin间零差异
通过创新光学材料配比，加入高扩散粒子，彻底消除灯珠间的亮度与色度差异。
画面纯净无麻点
独特工艺处理，确保显示画面均匀细腻，多屏拼接无色温偏离。
芯片界面净化
独家芯片破膜工艺，确保发光芯片表面无残留物，光线输出更纯粹，光效更稳定。
高对比度画质·细节深邃尽显
超低反射处理
SCE（表面对比度增强）折射率可控制在3.5以下，有效抑制环境光反射。
真实场景高对比
实际应用对比度可达10000:1，呈现更深邃的黑场与更鲜明的亮部细节。
功耗与温控双优：

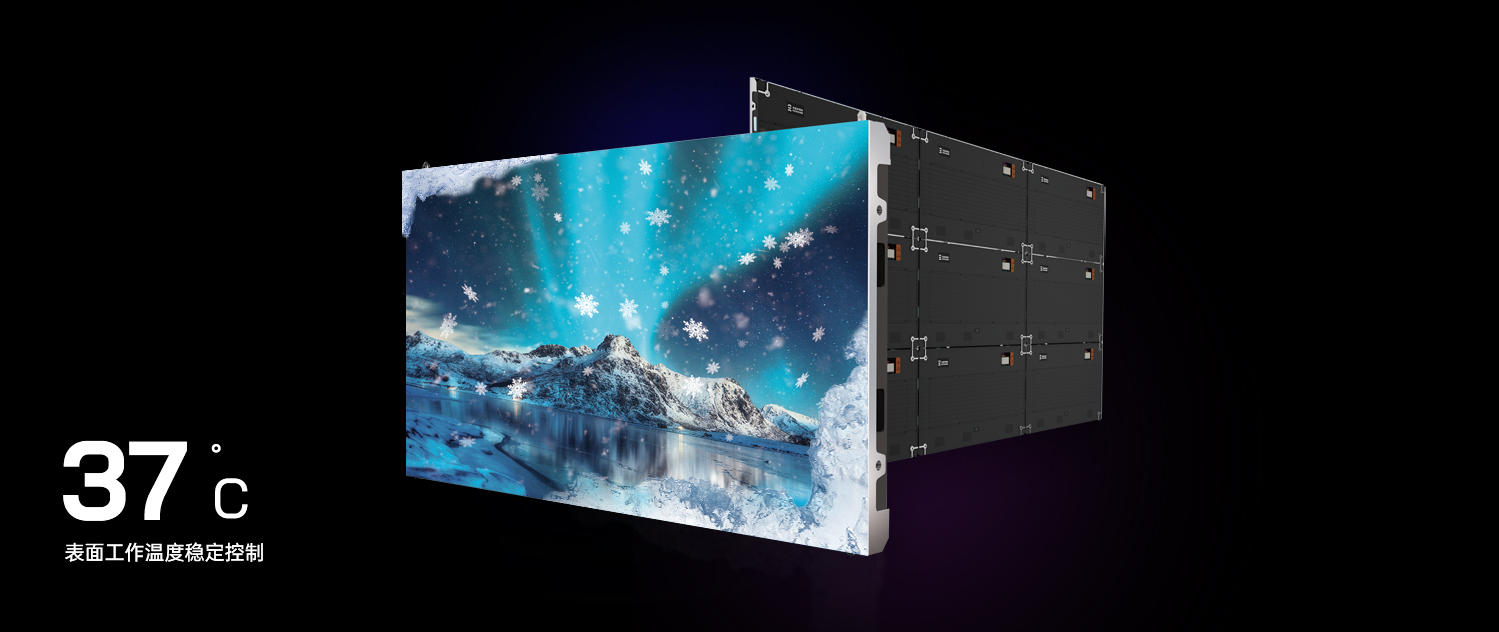

模组实际运行功耗低于300W/㎡，表面工作温度可稳定控制在37℃以下。
从源头提升可靠性：
低温运行有效减缓材料老化与光衰，大幅延长显示屏使用寿命，保障长期运行的稳定性。
维修方案灵活高效：

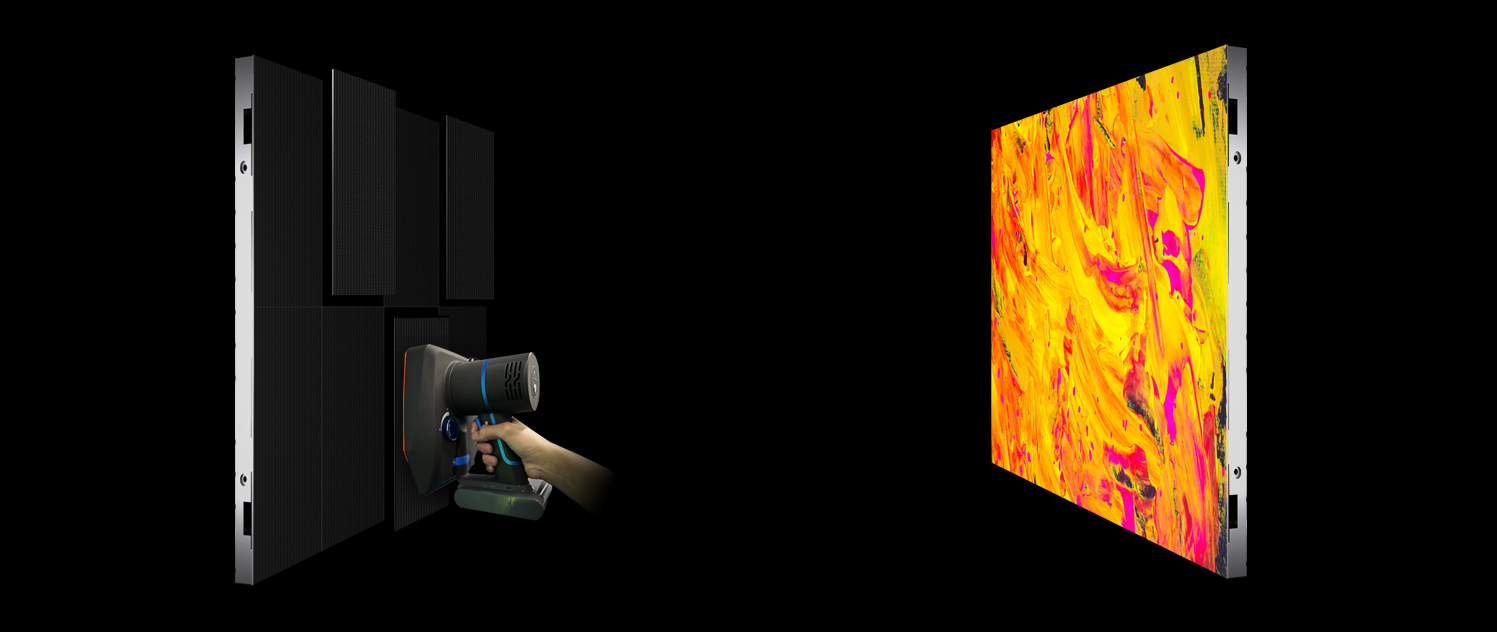

兼容激光精准返修与手工挖胶填胶方案，操作简便，适应不同维修场景。
修复如新无痕迹：
独特材料与工艺保证修复后无任何可见疤痕，屏体外观与显示性能完美恢复，极大降低后期维护成本。
全流程工艺可控：
从材料遴选、工艺参数到品质检验，实现全程精密控制，确保产品高度一致性。
为量产而生：
高良率为基础，支持大规模、高标准稳定生产，为客户提供可靠的产品交付保障。
不止于技术
更是价值共创
对显示品质的终极追求
为用户交付无拼接痕迹、色彩真实、稳定耐用的视觉体验。
对生产效能的显著提升
为制造商提供制程简化、良率跃升、可规模化复制的先进封装方案。
对全周期成本的优化
为运营商实现更低的能耗、更简易的维护与更长的使用寿命，创造长期价值。
