解决方案
晶盾覆膜技术
封装环节的四大挑战
光色不均
模组边缘与中心的亮度与色彩差异，破坏了画面的整体性与沉浸感。
透光损耗
封装材料对光线的吸收与散射，导致亮度不足或能耗攀升。
稳定性不足
热应力、环境老化易导致胶体失效，影响产品长期寿命。
量产效率低
传统复杂封装工序多、周期长、良率波动大，成为制约高端产品快速市场化的瓶颈。
晶盾覆膜技术
元旭半导体直面核心痛点
以自主研创的 “点胶+贴膜一体化技术”——晶盾覆膜技术
提供从材料科学到制程工艺的完整解决方案
四大技术核心优势
极致均匀·视觉一体

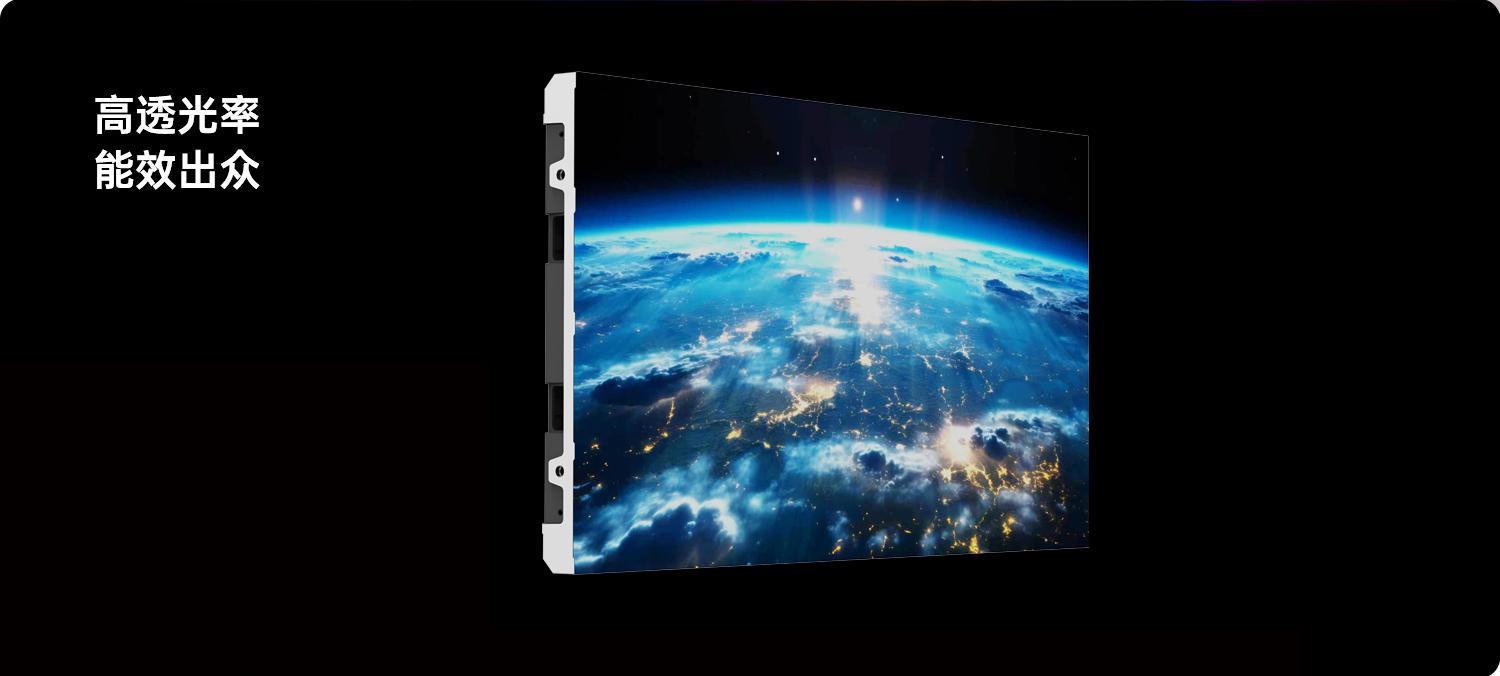

高透光率·能效出众

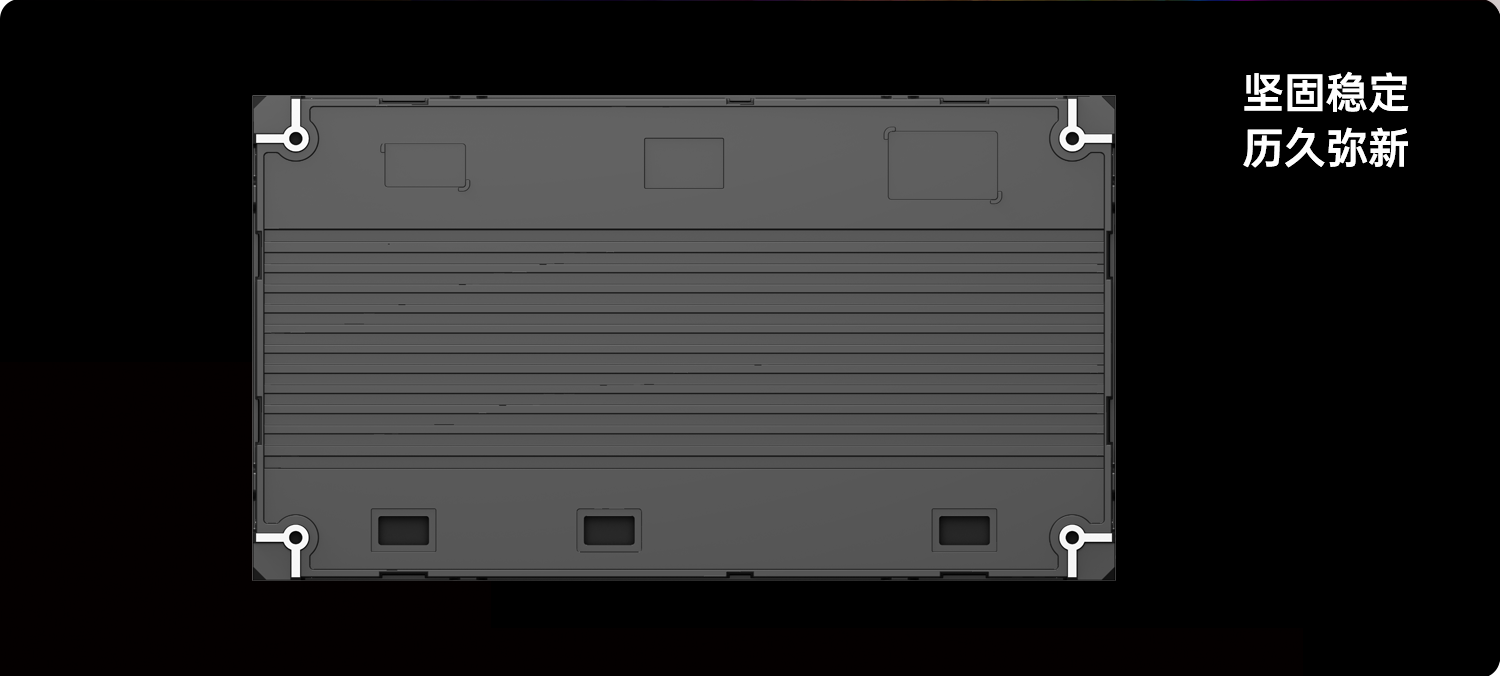

坚固稳定·历久弥新

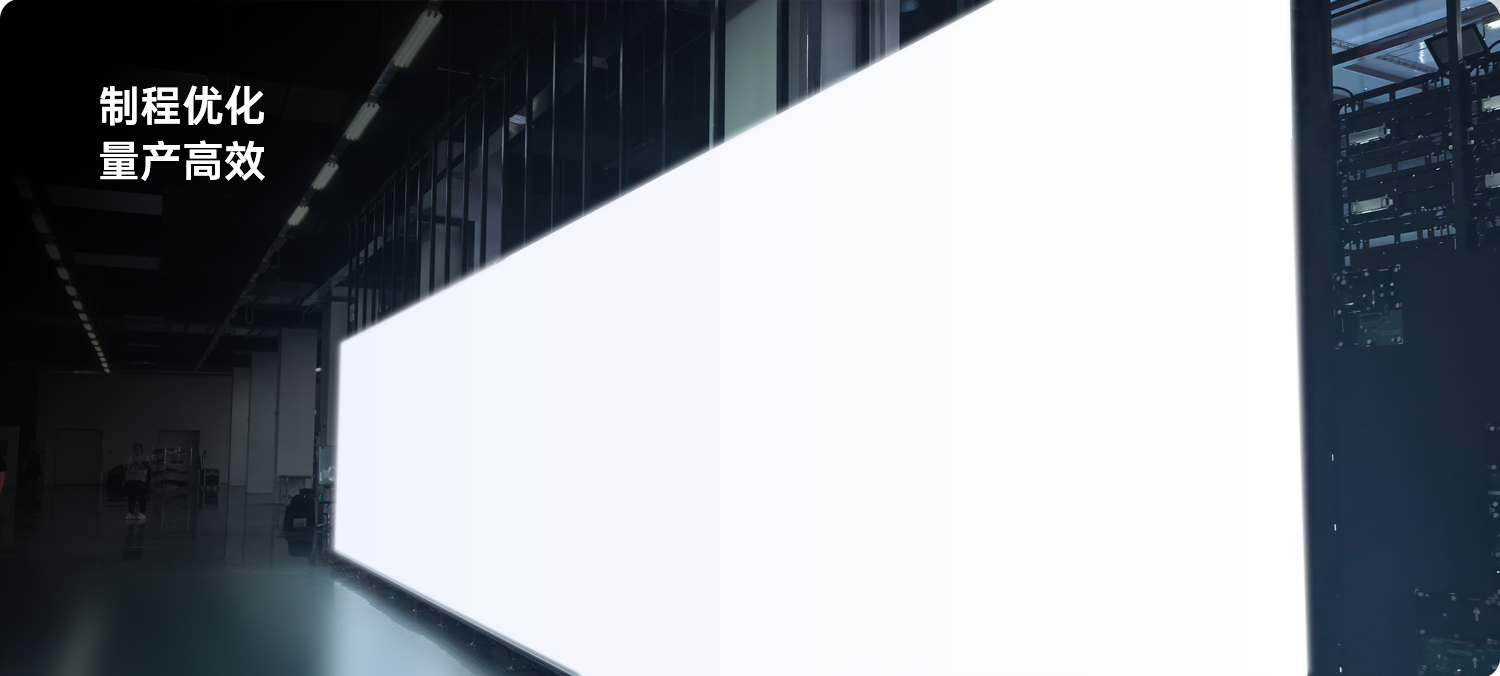

制程优化·量产高效
晶盾技术突破

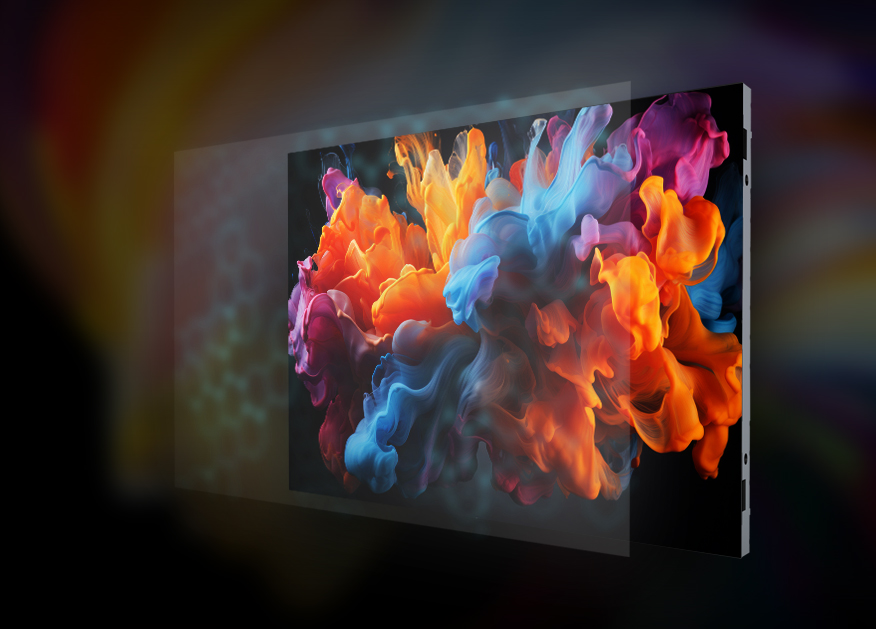

光学结构精密控制
通过元旭半导体自研光学胶水，构筑关键光学控制层，精确引导与调制光线路径，有效消除模块边缘与中心的光学路径差异，确保从任何角度观看，色彩与亮度均保持高度一致。无论是用于高端指挥控制中心、广电演播室，还是商用大屏，都能呈现纯净、均匀、无缝的视觉画面。
晶盾技术采用
特制高性能光学膜材
采用超高透光率的专业光学膜材，大幅降低封装层光损耗提升显示亮度和能效表现，让芯片发出的光更高效地传递至显示表面。
在同等芯片电流下，显示屏可实现更高亮度与更优色彩饱和度;或在同等亮度要求下，系统能耗更低、芯片工作寿命更长，真正实现亮度、色彩与能效的平衡。
高亮度
高色彩饱和度
低能耗
从材料和工艺上
双重加固

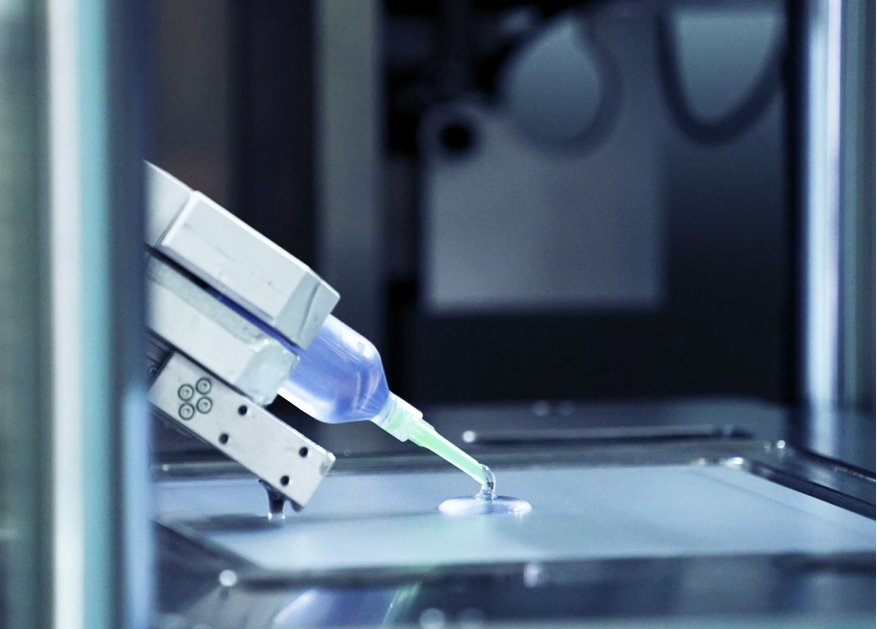

采用点胶与覆膜的紧密结合，形成类似“三明治”的坚固复合结构，能有效抵抗热胀冷缩应力，缓冲外部机械冲击与振动，显著提升了模组对严苛环境的适应能力。
室内长时间不间断运行的应用场景下，最大程度保持性能稳定，大幅降低后期维护成本。
高效量产工艺,助推快速商业化

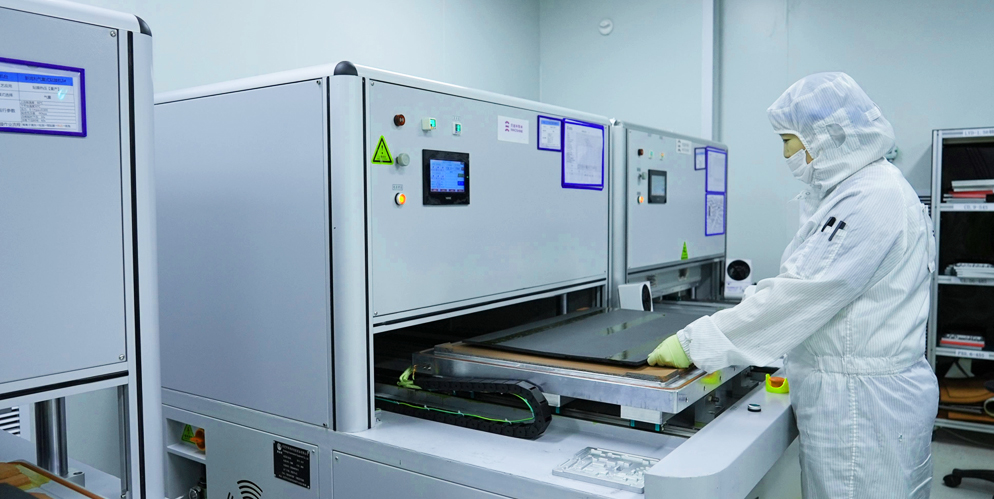

流程智造
通过创新光学材料配比，加入高扩散将多点涂胶、精准覆膜、快速固化等关键步骤优化整合，形成高度自动化、流程化的生产线。
精益增效
制程简化减少了人为干预环节，提升了工艺一致性与重复性，使得产品良率大幅提高，生产周期显著缩短。
价值赋能
客户带来了更快的产品上市速度、更具竞争力的成本控制以及稳定可靠的大规模交付能力，让领先技术迅速转化为市场优势。
为何选择元旭晶盾技术？
晶盾覆膜技术不仅是工艺创新，更是对LED模组封装本质的系统性重构。
它从光学设计、材料创新与制程工程三大维度同步突破，
将“可靠、均匀、高效、高透光”从追求目标转化为产品内置的基本属性。
致力于以底层技术创新
赋能客户产品领先
无懈可击的画质基础
经久耐用的品质承诺
快速敏捷的供应体系
